Instalación de dispositivo Biometrico Xenio

Procedimiento de Instalación de Reloj Checador Fijo.

Paso 1

Antes de llevar a cabo la instalación se requieren las siguientes preparaciones en el lugar donde se va a instalar el dispositivo:

1. Disponer de un nodo de red Ethernet estándar 10/100 ( gigabit) o WIFI preparado y funcionando correctamente.
2. Disponer de un contacto de corriente regulada a 127v correctamente (Se aconseja usar No break y/o UPS)
3. En caso de contar con una Red restringida o con Seguridad, solicitar al personal de Sistemas o TI la apertura de los puertos de red 443 y 5011 para la entrada y salida de información al Servidor IP 209.141.54.52 , ya que son los que necesitamos para la configuración del reloj.

Nota: En caso de conexión a través de POE (Power over Ethernet), no utilice el adaptador de corriente de 12v a 1.5 a, ya que puede llegar a dañar el dispositivo.

Paso 2

Una vez que ya se encuentra en el sitio que especificó para llevar a cabo la instalación y cumple con las condiciones del paso 1, realiza las siguientes actividades:

Instalación

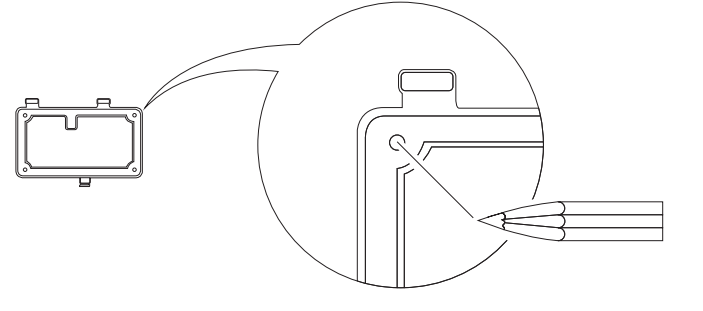

1. Con un lápiz marque los 4 hoyos de los tornillos en la pared

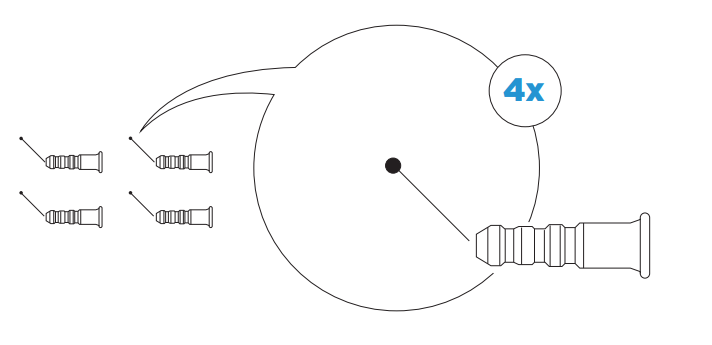

2. Inserte los taquetes (B) dentro de los 4 hoyos marcados en la pared

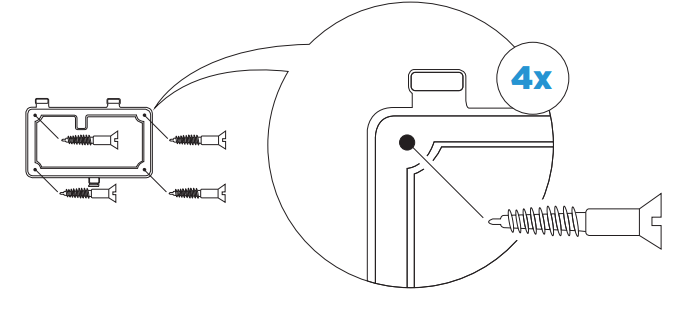

3. Alinear el soporte de pared con los 4 taquetes (B) en la pared y asegúrese de montar a la pared con 4 tornillos (A) proveídos.

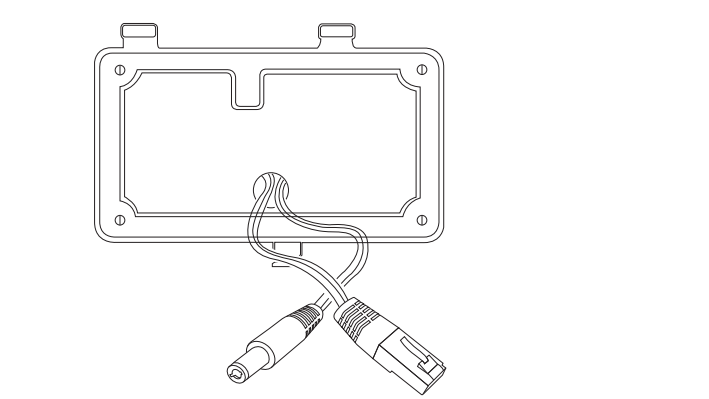

4. Cuando se conecta a la red a través de ethernet: Corra los cables dentro o fuera de la pared (no se incluye el cable de ethernet)

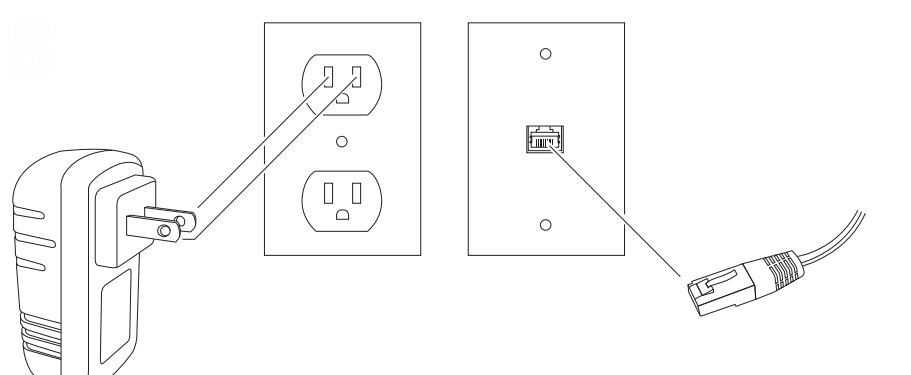

5. Conecte un cable ethernet a un Jack de ethernet de pared, router, o switch. Inserte el adaptador de corriente a un contacto eléctrico

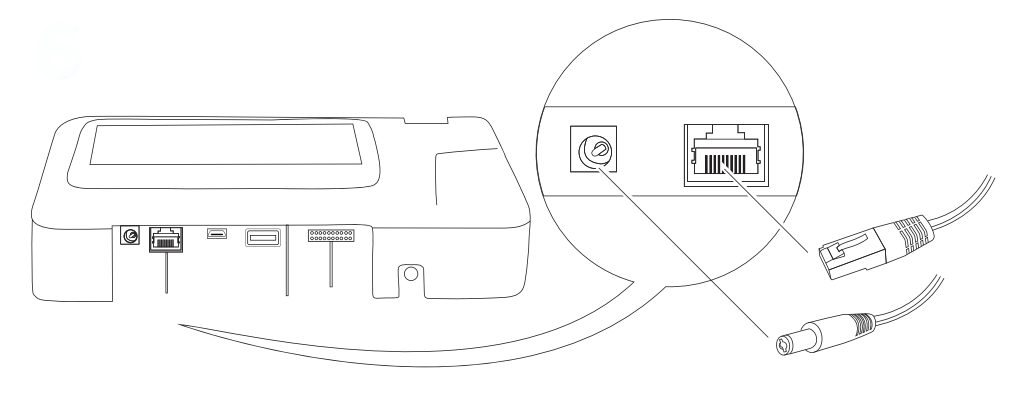

6. Conecte el otro extremo del cable de ethernet y el adaptador de corriente al Xenio
   • Nota: Cuando conecte la alimentación al Xenio a través de POE, NO conecte el adaptador de alimentación proporcionado.
   • Nota: No se requiere cable de red cuando se usa WiFi
   •

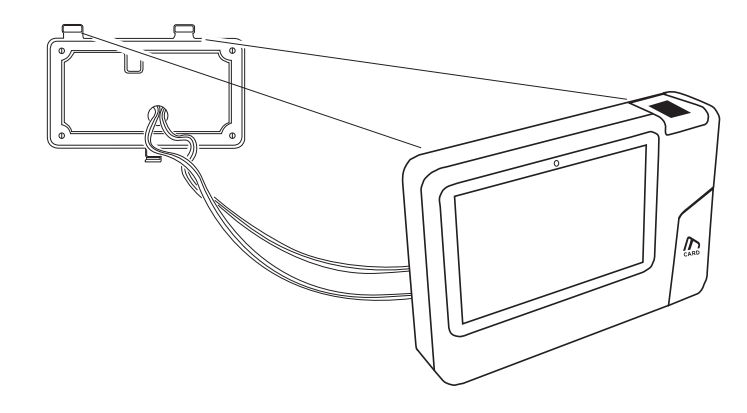

7. Monte el Dispositivo al soporte de Pared

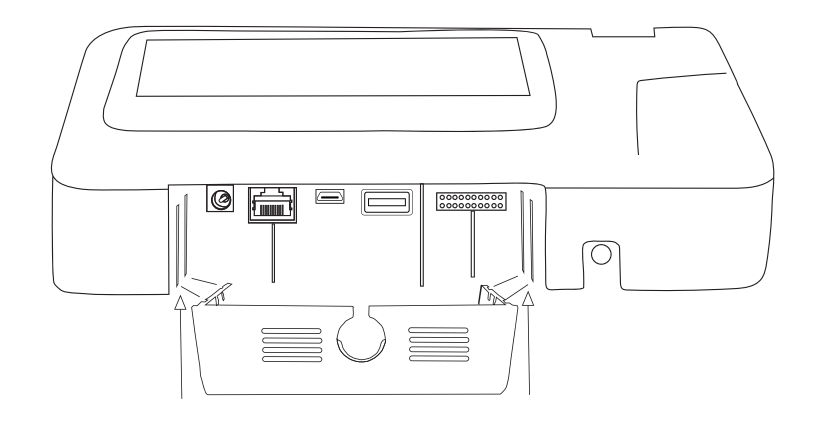

8. Coloque la tapa de cubierta (opcional) La tapa de cubierta se desliza hacia arriba en los surcos.

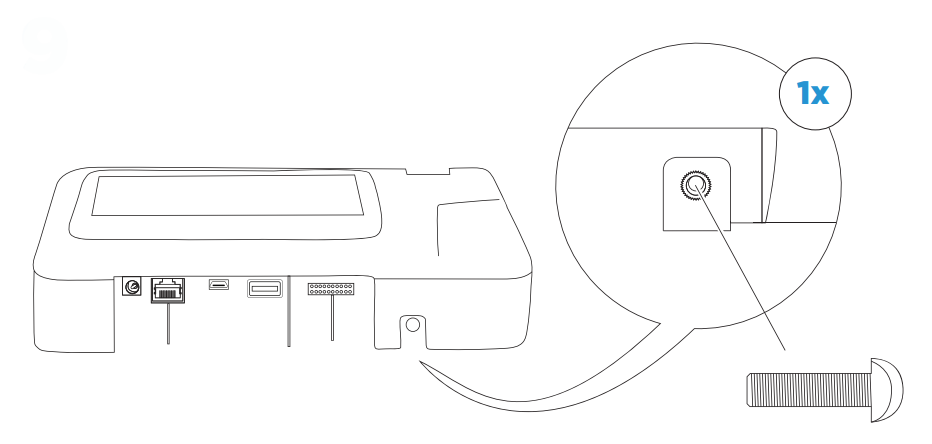

9. Asegure el Xenio al soporte de pared sujetando con el tornillo de seguridad al soporte (c)

También consulte la sección de configuración del Servidor del dispositivo.

Para mayor información puede consultar los manuales de los dispositivo en la sección de Documentos y Diagramas
